Установка столбов для 3D‑ограждения на ленточный фундамент

При монтаже3D‑забора выбор способа установки опорных столбов во многом определяет долговечность и сохранение геометрии ограждения. Наряду с точечным бетонированием, забутовкой и винтовыми сваями существует вариант монтажа на ленточное основание. Такой метод применим не для всех участков, но в ряде случаев становится единственно верным способом установить забор.

Зачем 3D‑забору ленточное основание

Сварные 3D‑панели с V‑образными рёбрами жёсткости имеют относительно небольшой вес. Многие полагают, что для такого ограждения достаточно отдельного бетонирования каждой опоры. Однако на пучинистых грунтах, к которым относятся глины и суглинки, сезонное замерзание и оттаивание почвы может выдавливать отдельно стоящие столбы. Даже смещение одной опоры на 2–3 см приводит к деформации жёсткой 3D‑панели.

Ленточный фундамент связывает все опоры в единую линию, равномерно распределяя нагрузку по всей длине ограждения. Кроме того, бетонный цоколь защищает нижнюю часть панелей от постоянного контакта с влажной травой и грязью, что продлевает срок службы полимерного покрытия. В регионах с высокой сейсмической активностью монолитная лента с арматурным каркасом работает как элемент дополнительной жёсткости для всего периметра.

Когда имеет смысл рассматривать ленточный фундамент

Решение о монтаже на бетонную ленту принимается по результатам исследования грунта: типа почвы, глубины промерзания и уровня грунтовых вод.

Также этот способ оправдан при строительстве ограждений большой протяжённости от нескольких десятков до сотен метров, где важна единая линия забора без локальных перекосов.

Армирование и подготовка основания

До заливки бетона в траншее монтируют арматурный каркас. Для ленточного фундамента под 3D‑забор используется вязаная арматура периодического профиля. Армирование обязательно по всей длине ленты, включая зоны под опорными столбами.

На дне траншеи устраивают песчано-гравийную подушку толщиной около 20 см с уплотнением. Подушка выполняет две функции: дренирует воду и компенсирует неравномерные подвижки грунта.

Установка столбов

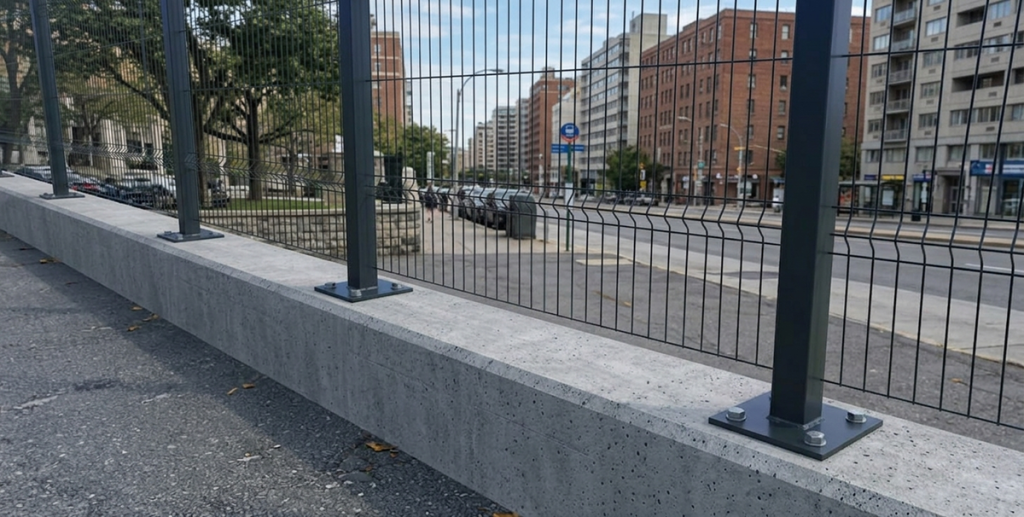

Крепление на фланцы и анкеры к уже застывшему бетону. К нижней части столба приваривают стальную пластину-фланец с отверстиями под анкерные болты. После того как фундамент набрал прочность, столб фиксируют на бетонной ленте через анкеры. Этот метод удобен, если фундамент был залит заранее или требуется демонтаж опор в будущем.

Для ворот и калитки используют усиленные столбы с увеличенным сечением и глубиной заложения, поскольку нагрузка на них выше.

Пошаговая последовательность работ

Сначала выполняют разметку периметра: с помощью рулетки и колышков определяют линию забора и места установки столбов. Шаг между опорами соответствует ширине 3D‑панели и обычно составляет 2500 мм.

Затем проводят земляные работы: выкапывают траншею по размеченной линии, а в местах установки столбов траншею углубляют до расчётной отметки ниже глубины промерзания.

Далее устраивают подушку: на дно траншеи и в лунки под столбы засыпают песчано-гравийную смесь слоем 20 см с уплотнением.

После этого монтируют арматурный каркас: в траншее вяжут арматурный каркас с соблюдением защитного слоя бетона.

Следующий шаг — установка и выверка столбов. Опорные трубы выставляют строго вертикально с помощью строительного уровня и фиксируют временными распорками или приваривают к закладным элементам.

Затем устанавливают опалубку по краям траншеи из досок или щитов на высоту цоколя 15–25 см над землёй.

После этого производят заливку бетона: траншею заполняют бетоном класса В15–В20 с послойным уплотнением вибратором или штыкованием. При необходимости в бетон укладывают закладные детали для последующего крепления калиток и ворот.

И наконец, уход за бетоном: свежезалитый фундамент накрывают плёнкой для предотвращения быстрого испарения влаги. Через 2–3 дня, когда бетон схватится, можно приступать к монтажу 3D‑панелей.

Особенности монтажа на сложных рельефах

При перепадах высот на участке стандартные панели монтируют уступами.

Для монтажа потребуются металлические столбы, обычно профильная труба 60×60 мм или 60×40 мм, 3D‑панели, крепёжные элементы — хомуты, скобы, болты, арматура и вязальная проволока, бетон, песок и щебень. Из инструментов — ручной или моторный ямобур, строительный уровень, рулетка, лопаты, ёмкость для замеса бетона.

Правильно установленный ленточный фундамент с оцинкованными или покрытыми полимером столбами обеспечивает срок службы ограждения несколько десятков лет. Уход сводится к ежегодному осмотру креплений, контролю состояния покрытия металла и очистке зоны примыкания панелей к фундаменту от загрязнений.
